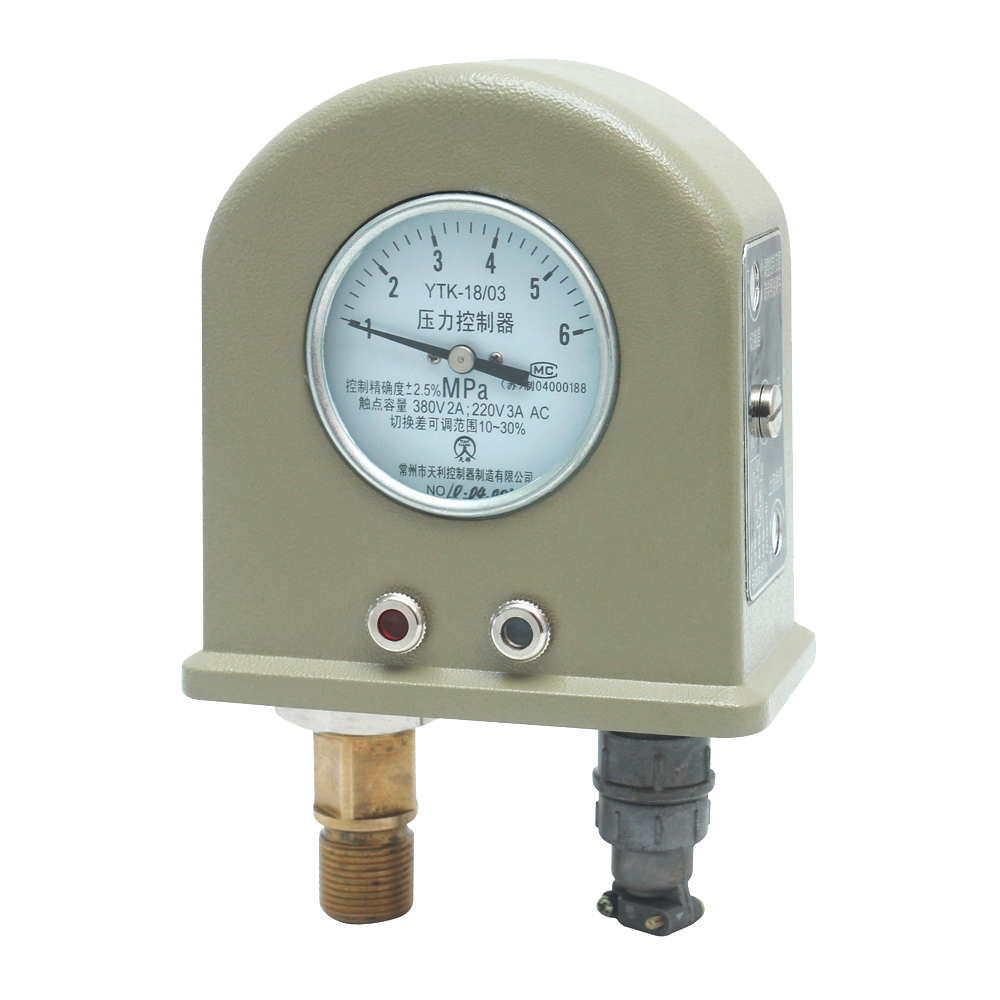

概述
壓力控制器適用于測量無爆炸危險的流體介質的壓力并進行位式（一位式或兩位式）控制。
控制器是借助彈性元件的作用以驅動微動開關工作的壓力控制儀表。控制器具有結構合理、動作準確、使用可靠、開閉頻次高、抗振性好和觸點容量大等特點。
控制器按被測（控）對象的各異，分別制成有壓力指示和無壓力指示（各有普通型和耐蝕型）
等多種類型。
兩位式控制的控制器設有可供調節切換差的置，以使被測（控）介質的上、下切換值調至
合適的控壓范圍內。
此外，控制器還設有信號指示燈，以使控制電路在斷開或接通的同時發出燈光信號。
主要技術性能
|
設定值誤差
|
±1.5%（校準后）
|
|
重復性誤差
|
1.5%
|
|
指示誤差
|
±4%
|
|
控制方式
|
一位式控制——常閉或常開
|
|
二位式控制——常閉及常開
|
|
設定點調整范圍（為壓力范圍上限值）
|
無指示值：15~100%
|
|
有指示值：20~75%
|
|
切換差（為壓力范圍上限值）
|
一位式（固定）：不大于10%
|
|
兩位式（可調）：10~30%
|
|
觸點容量
|
AC 380V 2A或DC 220V 3A
|
|
信號指示燈工作電源
|
AC 380V或220V
|
|
絕緣強度
|
50Hz正弦交流電2000V歷時一分鐘
|
|
使用環境
|
-25~70℃，相對濕度不大于90%
|
|
溫度影響
|
不大于0.8%/10℃（使用溫度偏離20±5℃）
|
|
重量
|
1kg
|
型式及壓力范圍
|
類型
|
接頭外螺紋
|
訂貨編碼目錄
|
訂貨編碼目錄(帶指示)
|
|
0～0.6
|
M20*1.5
|
TL5125.00-117051
|
TL5125.06-117051
|
|
0～1
|
TL5125.00-119051
|
TL5125.06-119051
|
|
0～1.6
|
TL5125.00-121051
|
TL5125.06-121051
|
|
0～2.5
|
TL5125.00-123051
|
TL5125.06-123051
|
|
0～4
|
TL5125.00-125051
|
TL5125.06-125051
|
|
0～6
|
TL5125.00-126051
|
TL5125.06-126051
|
|
0～10
|
TL5125.00-127051
|
TL5125.06-127051
|
|
0～16
|
TL5125.00-128051
|
TL5125.06-128051
|
|
0～25
|
TL5125.00-129051
|
TL5125.06-129051
|
|
0～40
|
TL5125.00-130051
|
TL5125.06-130051
|
|
0～60
|
TL5125.00-131051
|
TL5125.06-131051
|
主要技術性能
控制器由測量系統、控制器裝置、調整機構、氖燈顯示、指示裝置以及外殼和插頭座等組成?？刂破鞯墓ぷ髟硎腔跈z測元件（測量系統中的彈簧管）的彈性變形來驅使機能元件（控制器裝置中的微動開關）產生快速的開關跳躍動作。即在被測（控）介質的壓力作用下，迫使彈簧管的自由端產生相應的彈性位移，而與管端相連的微動開關中的按鈕（推桿）也隨之產生相應動作，待壓力達到所設定控制值的瞬間，開關觸點即切換，致使控制系統中的電路得以斷開或接通，并同時發出燈光信號，以實現自動控制和發信的目的。
